Rendimiento y Eficiencia del Sistema REFINE
Prestaciones termicas, acusticas y de estanqueidad verificadas por laboratorios independientes
Uw desde 0,8 W/m2K, Clase 4/E750/C5 y certificacion Passivhaus con datos trazables
MINIMO CERTIFICADO
EN EL ALMA
CLASIFICACION AEV
PASSIVHAUS
REFINE, redefinim la finestra del futur
Sistema REFINE del Grup Valverde y Centroalum: ventana hibrida de aluminio por ambas caras con alma de PVC reciclado al 97%. Finestres Girona es distribuidor.

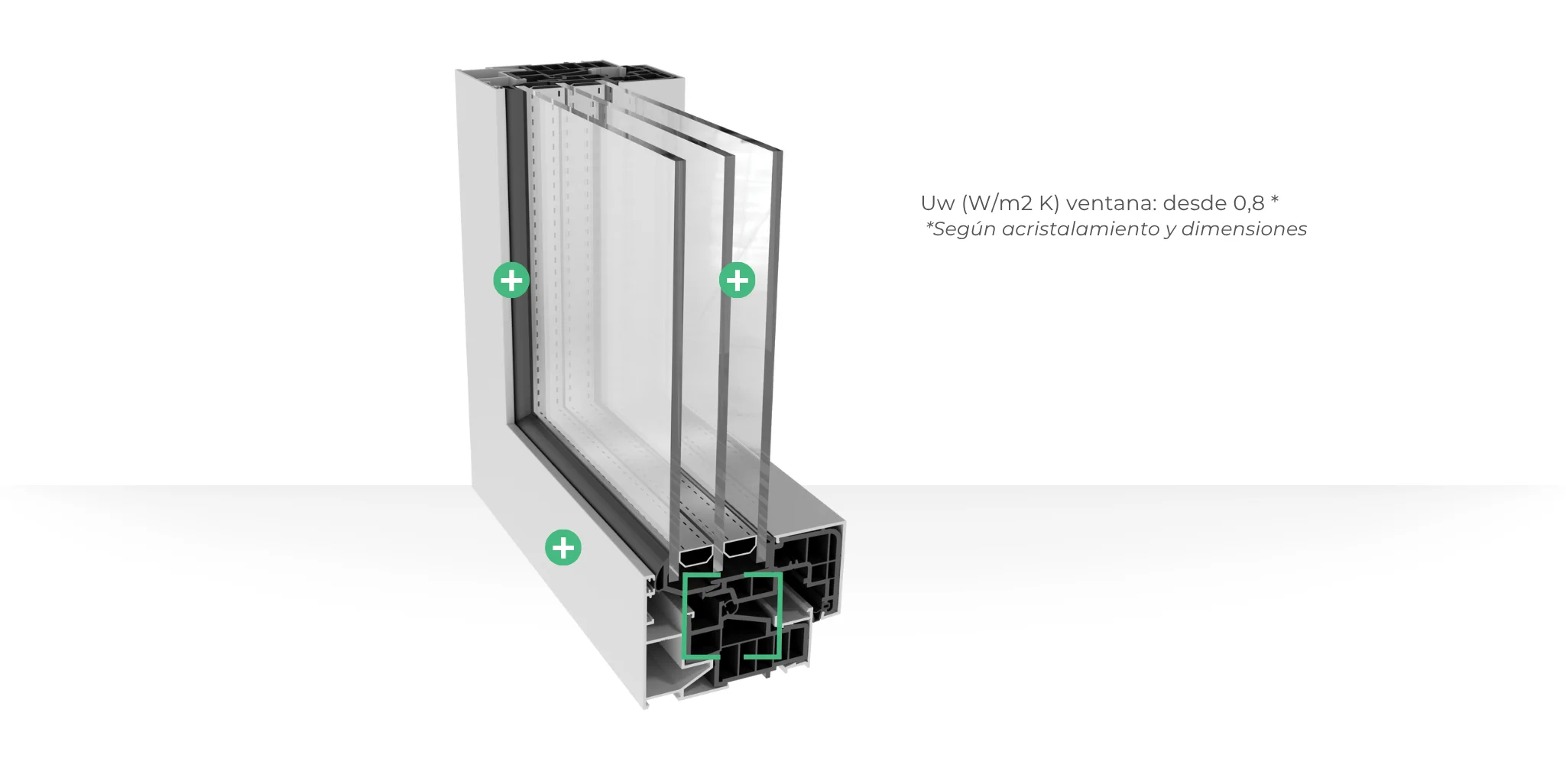

Rendimiento termico del sistema REFINE
El valor Uw mide cuanta energia termica atraviesa la ventana completa (marco + vidrio). Cuanto mas bajo, mejor aislamiento y menor consumo energetico en tu hogar.
Transmitancia termica adaptable al proyecto
El sistema REFINE ofrece valores de Uw desde 0,8 W/m2K en las variantes Glass y Corredera, condicionados por el acristalamiento y las dimensiones elegidas. En la variante Hoja Oculta, los datos publicados con doble acristalamiento ejemplo 4/20/4 (Ug=1,0) situan la transmitancia entre Uw 1,20 y 1,25 W/m2K segun el tamano de la ventana.
La variante Certificada Passivhaus aporta datos aun mas detallados: con Ug=1,10 se obtiene un Uw de 1,20 W/m2K, y el certificado muestra como mejora el rendimiento con vidrios de mayor calidad. Con un Ug de 0,70 se alcanza Uw 0,89, y con Ug de 0,64, un Uw de 0,84 W/m2K.
El marco del perfil REFINE alcanza valores Uf entre 1,14 y 1,34 W/m2K (variante Passivhaus), gracias al nucleo de PVC con espuma PUR de conductividad 0,027 W/m-K que reduce la transmision termica interna.
Uw Hoja Oculta (1230x1480)
1,25 W/m2K
Con doble acristalamiento 4/20/4 y Ug=1,0. Para tamano mayor (1480x2180) se reduce a 1,20 W/m2K
Uw Passivhaus (con Ug 0,70)
0,89 W/m2K
El rendimiento termico mejora significativamente al utilizar acristalamientos de altas prestaciones
Uw Passivhaus (con Ug 0,64)
0,84 W/m2K
Maximo rendimiento termico documentado en el certificado de componente Passivhaus
Uf marco (Passivhaus)
1,14 W/m2K
Transmitancia del marco en laterales, parte superior e inferior. El montante central registra 1,34 W/m2K
Glass y Corredera
desde 0,8 W/m2K
Valor condicionado por el acristalamiento y las dimensiones elegidas en cada proyecto
Aislamiento PUR
0,027 W/m-K
Espuma de poliuretano en las camaras del perfil que minimiza la conveccion y transmision termica

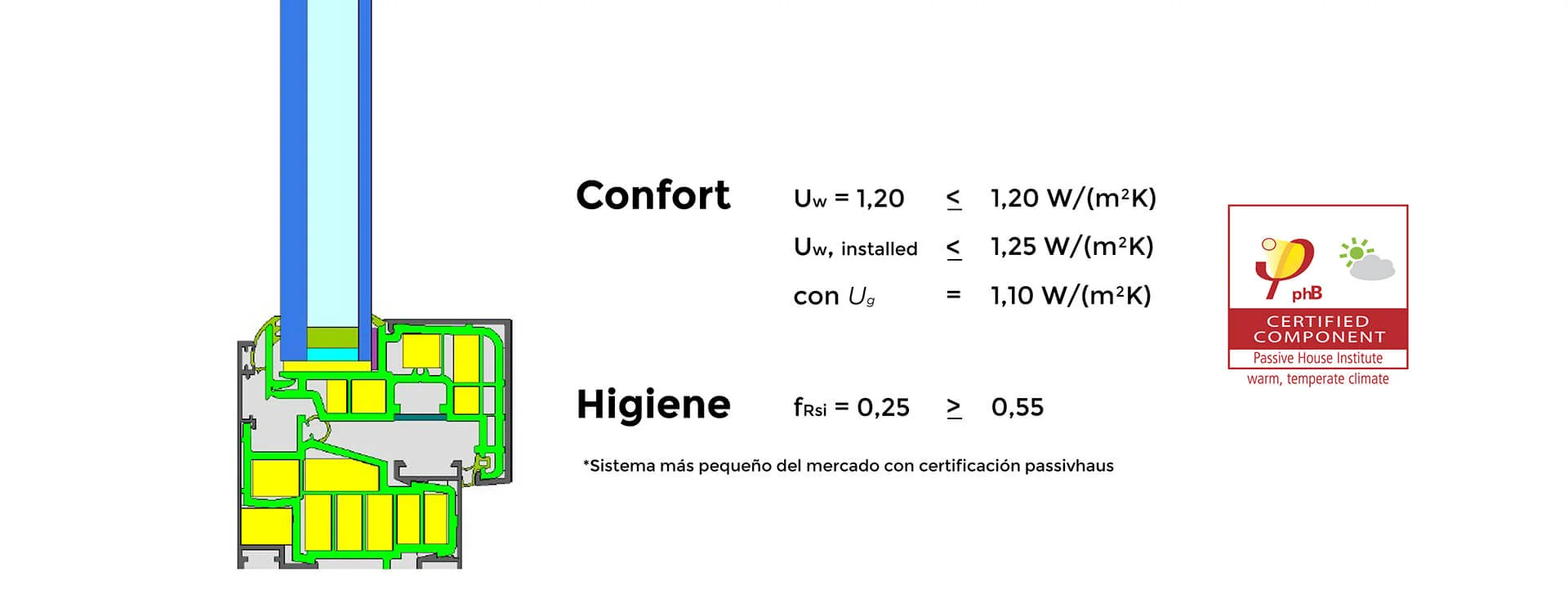

Puentes termicos y calidad de instalacion
El rendimiento real de una ventana no depende solo del perfil y el vidrio: la gestion de los puentes termicos y la calidad de la instalacion son determinantes para el resultado final
Datos de puentes termicos certificados
La certificacion Passivhaus del sistema REFINE ofrece el desglose mas completo de puentes termicos lineales. El valor Psig (puente termico en el borde del vidrio) se situa entre 0,034 y 0,035 W/mK, gracias al uso del separador Technoform con sellado de butilo.
El factor de temperatura superficial interior fRsi alcanza valores de 0,63 a 0,64, un indicador clave para prevenir condensaciones en la cara interior del marco.
El certificado Passivhaus valida escenarios de instalacion con Psiinstall entre 0,016 y 0,023 W/mK, manteniendo un Uw,installed de 1,25 W/m2K o inferior. Esto demuestra que el rendimiento final depende tambien del encuentro con la fachada.
0,034-0,035
W/mK
Psig borde del vidrio
0,016-0,023
W/mK
Psiinstall instalacion
0,63-0,64
factor
fRsi temperatura superficial
≤1,25
W/m2K
Uw,installed ventana instalada
Estanqueidad y hermeticidad certificadas
Resultados de ensayo realizado por Applus+/LGAI (Bellaterra, 2022) sobre especimen Hoja Oculta de 2 hojas, oscilobatiente, 1230x1480 mm, canal 16
Permeabilidad al aire
Clase 4
Clasificacion maxima segun UNE-EN 12207:2000. Metodo de ensayo UNE-EN 1026:2017
Estanqueidad al agua
E750
Presion maxima de ensayo de 750 Pa segun UNE-EN 12208:2000. Metodo UNE-EN 1027:2017
Resistencia al viento
C5
Clasificacion de resistencia a carga de viento segun UNE-EN 12210:2017. Metodo UNE-EN 12211:2017
El ensayo se realizo bajo el marco normativo UNE-EN 14351-1:2006+A2:2017 y fue emitido por el laboratorio LGAI Technological Center, S.A. (Applus+) con fecha de septiembre de 2022. Estos resultados corresponden a la variante Hoja Oculta; las variantes Refine Glass y Corredera EASY no publican clases aire/agua/viento en el material revisado.
Aislamiento acustico de la ventana completa
Los datos acusticos publicados corresponden a la ventana completa (marco + vidrio), no solo al vidrio aislado. Esto refleja el rendimiento real que experimentaras en tu hogar
Configuracion estandar
33-35 dB
Valores Rw(C;Ctr) de la ventana completa en la primera configuracion publicada, con correcciones de 33(-1;-3) a 35(-1;-3)
Configuracion mejorada
36-38 dB
Valores Rw(C;Ctr) en la segunda configuracion publicada, con correcciones de 36(-1;-3) a 38(-1;-4). Mayor atenuacion para entornos con mas ruido exterior
Rendimiento por variante del sistema REFINE
Cada variante del sistema REFINE tiene un nivel de documentacion tecnica diferente. Aqui presentamos los datos publicados de forma transparente, indicando que esta certificado y que es informacion declarada por el fabricante
Hoja Oculta
Variante con mas documentacion publica: datos termicos, ensayo de estanqueidad Applus+ y valores acusticos por configuracion
Certificada Passivhaus
Mejor trazabilidad en puentes termicos y datos de instalacion. Certificado por el Passive House Institute (ID 1849wi05)
Refine Glass
* Valor condicionado por acristalamiento y dimensiones. Documentacion tecnica publica limitada respecto a las variantes anteriores
Corredera EASY
* Incorpora poliamidas Low Lambda y nucleo calido. Sin clases de estanqueidad ni acustica publicadas
Certificaciones y ensayos oficiales
Las prestaciones del sistema REFINE estan avaladas por organismos de certificacion y laboratorios de ensayo independientes reconocidos internacionalmente
Ensayo Applus+/LGAI
Informe de ensayos simplificado emitido por el LGAI Technological Center, S.A. (Applus+). Especimen: ventana de PVC con recubrimiento de aluminio, 2 hojas oscilobatientes, 1230x1480 mm, canal 16.
Certificado Passivhaus
Certificado de componente emitido por el Passive House Institute para el producto Refine HO PR RPT 70 c16 del fabricante Centroalum S.A. (Sabadell). Categoria: marco de ventana.
Marco normativo aplicado
Ensayo aire
UNE-EN 1026:2017
Clasificacion: UNE-EN 12207:2000
Ensayo agua
UNE-EN 1027:2017
Clasificacion: UNE-EN 12208:2000
Ensayo viento
UNE-EN 12211:2017
Clasificacion: UNE-EN 12210:2017
Eficiencia, ahorro y subvenciones
Cuanto puedo ahorrar en climatizacion con ventanas REFINE?
+
El ahorro depende del estado previo de la vivienda, la orientacion y el vidrio elegido, pero sustituir ventanas antiguas por un sistema con Uw tan bajo como 0,89-1,2 W/m²K reduce de forma notable la demanda de calefaccion y refrigeracion. El nucleo de PVC con espuma PUR y los perfiles soldados sin escuadras eliminan filtraciones de aire y puentes termicos, los dos factores que mas encarecen la factura energetica.
Las ventanas REFINE dan derecho a subvenciones de rehabilitacion energetica?
+
Si. Por sus prestaciones termicas y la certificacion Passivhaus de la variante Hoja Oculta, REFINE encaja con los requisitos de los programas de ayudas a la rehabilitacion energetica (fondos Next Generation y convocatorias autonomicas). Te podemos orientar sobre la documentacion tecnica necesaria para que tu proyecto opte a estas ayudas.
Por que el PVC reciclado al 97% mejora la sostenibilidad sin perder prestaciones?
+
El alma interior del perfil REFINE esta fabricada con un 97% de PVC reciclado, reincorporando material en un modelo de economia circular y con produccion de proximidad (Km 0). El recubrimiento de aluminio por ambas caras aporta rigidez y durabilidad, mientras que el nucleo aislante garantiza el rendimiento termico: sostenibilidad y prestaciones van juntas.
Quieres conocer el rendimiento REFINE para tu proyecto?
Nuestro equipo tecnico puede asesorarte sobre que variante y configuracion se adapta mejor a las necesidades termicas, acusticas y de estanqueidad de tu vivienda
