Puerta pivotante de gran formato
La puerta con eje de giro vertical del sistema Elegant Infinity de PVC (Deceuninck), pensada para entradas anfitrión y grandes aberturas donde la amplitud de paso y la presencia son protagonistas.
GRAN FORMATO ADMISIBLE
GIRO PIVOTANTE CENTRADO
PERMEABILIDAD MÁXIMA

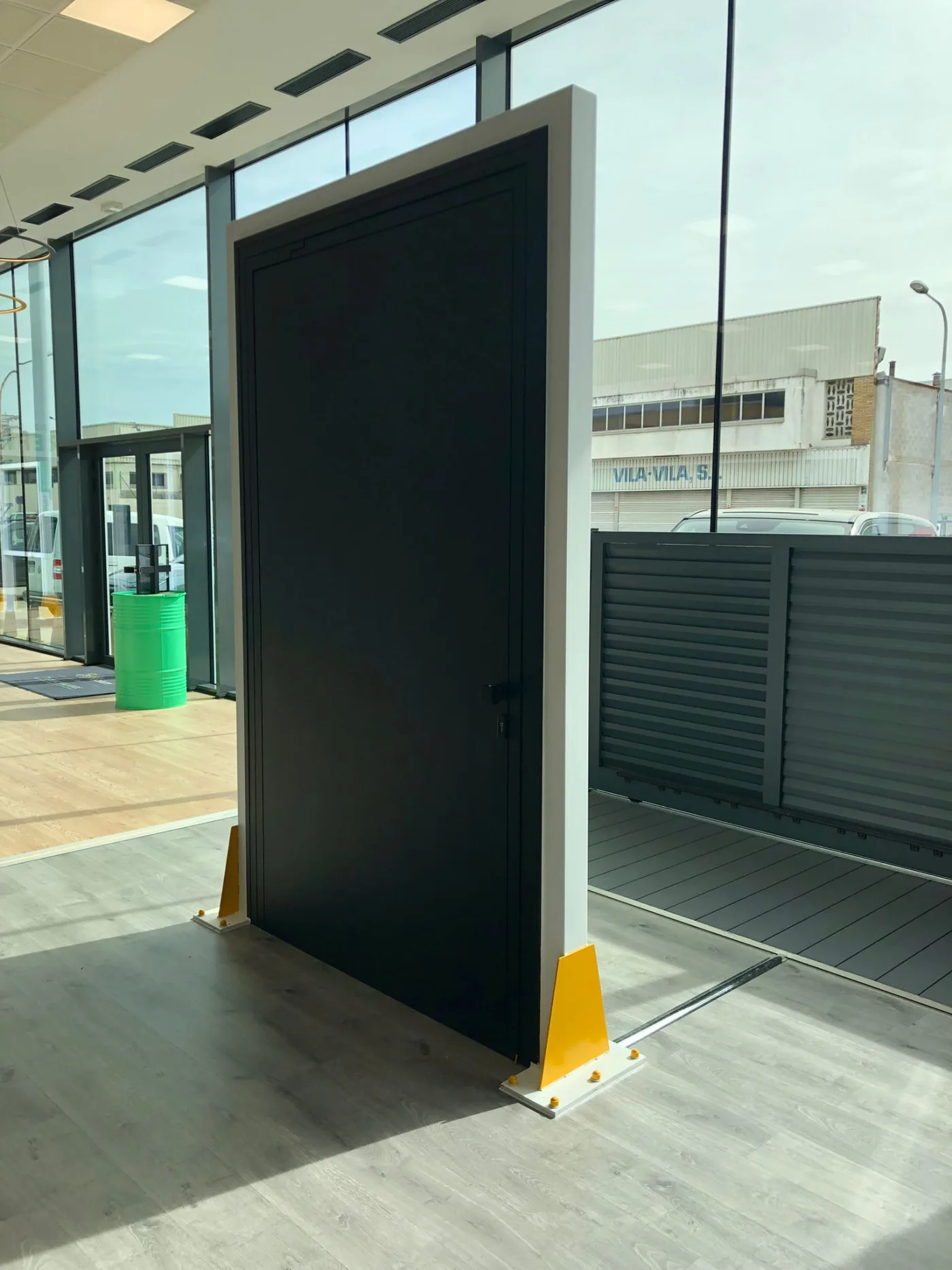

FIG. 01 — Puerta pivotante Elegant Infinity ¿Qué es una puerta pivotante?
Una puerta que gira sobre un eje vertical situado dentro del marco, en lugar de hacerlo sobre bisagras laterales
Giro sobre eje, no sobre bisagras
Eje de giro vertical
A diferencia de una puerta abatible convencional, la hoja pivota sobre un pivote vertical (Schwinglager) integrado en el marco, repartiendo el peso de la hoja y permitiendo hojas mucho más grandes y pesadas.
El movimiento es suave y equilibrado incluso con hojas de gran superficie.
Presencia arquitectónica
Es la solución elegida para entradas anfitrión, accesos principales y grandes aberturas donde se busca una puerta de formato amplio, limpia y con carácter.
Genera un paso generoso y una imagen contemporánea, manteniendo el aislamiento propio del PVC.

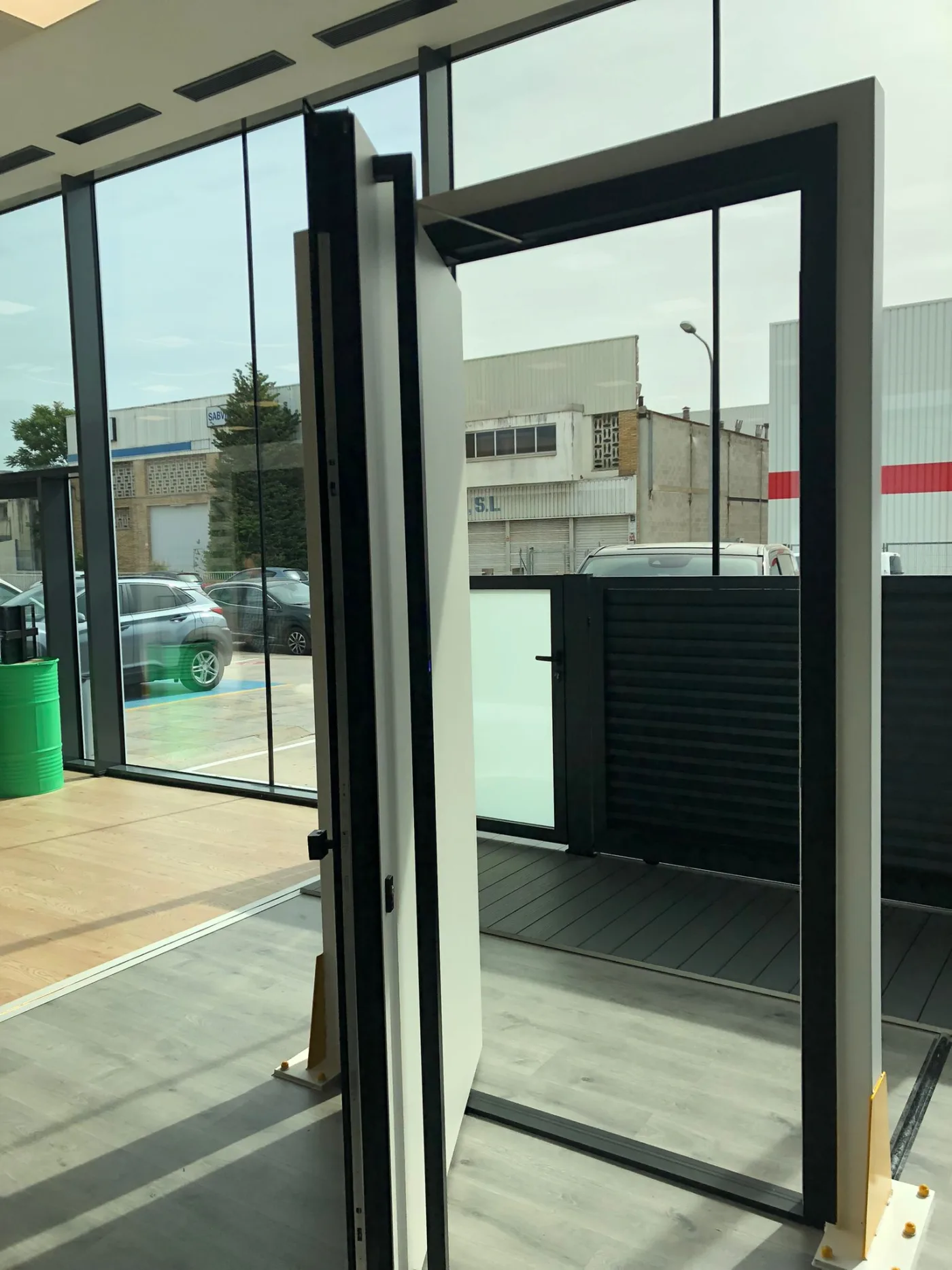

FIG. 02 — La hoja pivota sobre el eje vertical integrado en el marco
Especificaciones Técnicas
Construcción y sistema
| Parámetro | Valor |
|---|---|
| Tipo de apertura | Pivotante (eje vertical) |
| Sistema de perfiles | Elegant Infinity PVC |
| Material | PVC/U multicámara |
| Refuerzo interno | Acero galvanizado (marco y hoja) |
| Sección de la hoja | 104 × 80 mm |
| Sección del marco | 69 × 76 mm |
| Herraje | Hautau Tornado 200 |
| Peso máximo de hoja | Hasta 200 kg |
| Acristalamiento ensayado | Vidrio 6/12/6 (24 mm) |
| Juntas de estanqueidad | Doble junta de batiente (TPE) |
// Secciones y herraje según la muestra ensayada. Dimensiones máximas condicionadas por el peso de la hoja.
Formato y dimensiones
Gran formato
El herraje pivotante admite anchuras de hoja de 650 a 2350 mm y alturas de 700 a 2200 mm, con un peso máximo de hoja de hasta 200 kg.
Esto permite puertas de una sola hoja de dimensiones excepcionales, imposibles con una apertura abatible tradicional.
Acabados y color
Disponible en blanco y en amplia gama de láminas foliadas, incluidas imitaciones madera y tonos oscuros, con alta resistencia UV.
El acabado plano y las líneas rectas refuerzan la lectura contemporánea del acceso.
Para quién es ideal
Aire, Agua y Viento: datos de ensayo
Resultados obtenidos en ensayo de tipo inicial según DIN/EN 14351-1 sobre una muestra del sistema Elegant con hoja pivotante
La más alta de la norma. Ensayada hasta 600 Pa de diferencia de presión.
Incluso bajo fuertes diferencias de presión, las infiltraciones de aire se mantienen mínimas.
Estanca hasta 600 Pa con método de aspersión 1A (no protegida), sin entrada de agua.
Sin filtraciones al interior ni a zonas no drenadas durante todo el ensayo.
Presión de prueba P1 de ±1600 Pa y carga de seguridad P3 de 2400 Pa, sin daños.
50 ciclos de carga alterna a ±800 Pa superados sin deterioro del conjunto.
Resumen del ensayo de tipo
Condiciones del ensayo
Qué obtienes tú
// Valores correspondientes a la configuración de muestra ensayada. Las clases finales dependen de dimensiones, vidrio y herraje de cada puerta.
Herraje pivotante y maniobra
El corazón de la puerta es el mecanismo de pivote, dimensionado para hojas de gran formato
Mecanismo Hautau Tornado 200
Pivote de giro y cierre central
El herraje integra el pivote de giro (Schwinglager) y un cierre central perimetral con puntos de bloqueo, que garantiza el sellado de la hoja cuando está cerrada.
El sistema permite también una posición de ventilación parcial controlada.
Maniobra suave y segura
El giro se regula con freno interno para controlar la dureza de maniobra, de modo que una hoja grande se abre y se cierra con un esfuerzo moderado.
Las tijeras de batiente limitan el ángulo de apertura y aseguran la hoja frente a golpes de viento.
Detalles del mecanismo
Por qué un herraje específico
Aislamiento y confort del PVC
La puerta hereda las prestaciones del perfil multicámara Elegant Infinity de PVC
Rendimiento térmico y acústico
Perfil multicámara de PVC
El sistema Elegant Infinity de PVC ofrece un aislamiento térmico destacado gracias al perfil multicámara y al material PVC, que no transmite el frío como un marco metálico.
Evita puntos fríos y condensaciones en la zona del marco.
Confort acústico
Con el vidrio adecuado, la combinación de perfil multicámara y juntas perimetrales reduce la transmisión de ruido exterior.
Una entrada de gran formato que se mantiene confortable y silenciosa.
Beneficios en el día a día
Acristalamiento a medida
Aplicaciones y usos
La puerta pivotante brilla allí donde una puerta convencional se queda corta
Entradas anfitrión
Accesos principales de vivienda con una puerta de gran formato y carácter
Grandes aberturas
Pasos amplios a jardín, terraza o patio donde se necesita máxima amplitud
Locales y recepciones
Accesos comerciales que quieren una imagen contemporánea y limpia
Proyectos de diseño
Arquitectura donde la puerta forma parte del lenguaje de la fachada
Tu puerta pivotante a medida
Una entrada de gran formato con el sistema Elegant Infinity de PVC, prestaciones verificadas e instalación profesional. Consulta gratuita y presupuesto personalizado. Finestres Girona, especialistas en Girona y comarcas.
