Arquitectura i Disseny Estructural del Sistema REFINE
Enginyeria hibrida alumini-PVC amb perfil industrialment integrat
Esquines soldades, nucli reciclat i certificacio Passivhaus per a prestacions d'alt nivell
DES DE
AL NUCLI
MÀXIMA
Perfil hibrid integrat: alumini, PVC i escuma PUR
No es una simple combinacio: es un perfil industrial unic
El sistema REFINE no uneix alumini i PVC per ensamblatge mecanic posterior. El seu perfil hibrid neix d'un proces industrial on l'alumini s'integra en ambdues cares directament durant la fase de soldadura del nucli de PVC amb un 97% de material reciclat. Aixo garanteix una continuitat estructural real entre materials.
Les esquines se solden sense escuadres, eliminant les discontinuitats mecaniques habituals. El resultat es un conjunt mes rigid, mes hermetic i amb menors ponts termics al perimetro del marc i la fulla.
L'escuma PUR amb conductivitat de nomes 0,027 W/m·K omple parcialment les cambres internes, reduint la conveccio i la transmissio termica dins del propi perfil.

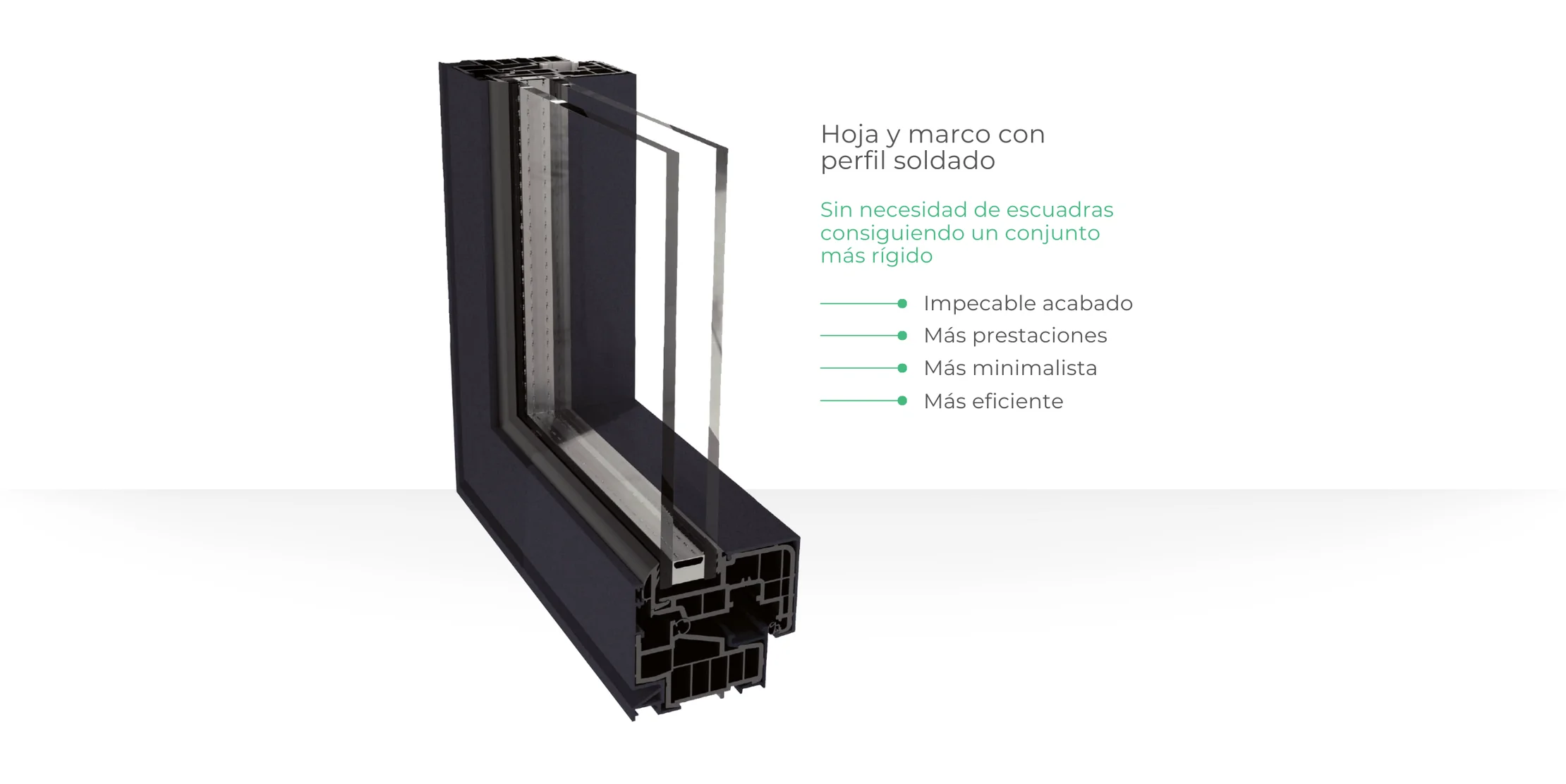

FIG. 01 — Perfil hibrid Secció visible d'alumini que defineix l'estètica i protegeix l'estructura davant la intemperie
Dimensió nominal del marc en la variant certificada, amb PVC de 66 mm actuant com a barrera tèrmica
Fulla amb gruix suficient per allotjar aïllament PUR i acristalament de fins a 30 mm
Escuma de poliuretà dins les cambres del perfil per minimitzar la transmissió tèrmica interna
Element de remat que resol l'encontre entre marc i obra, condicionant la secció visible
Percentatge de material reciclat al nucli del perfil, compromès amb la sostenibilitat
Sistema d'obertura i ferratges
Canal europeu 16, tancament perimetral i innovacions en maneta i frontisses per a maxima funcionalitat i seguretat

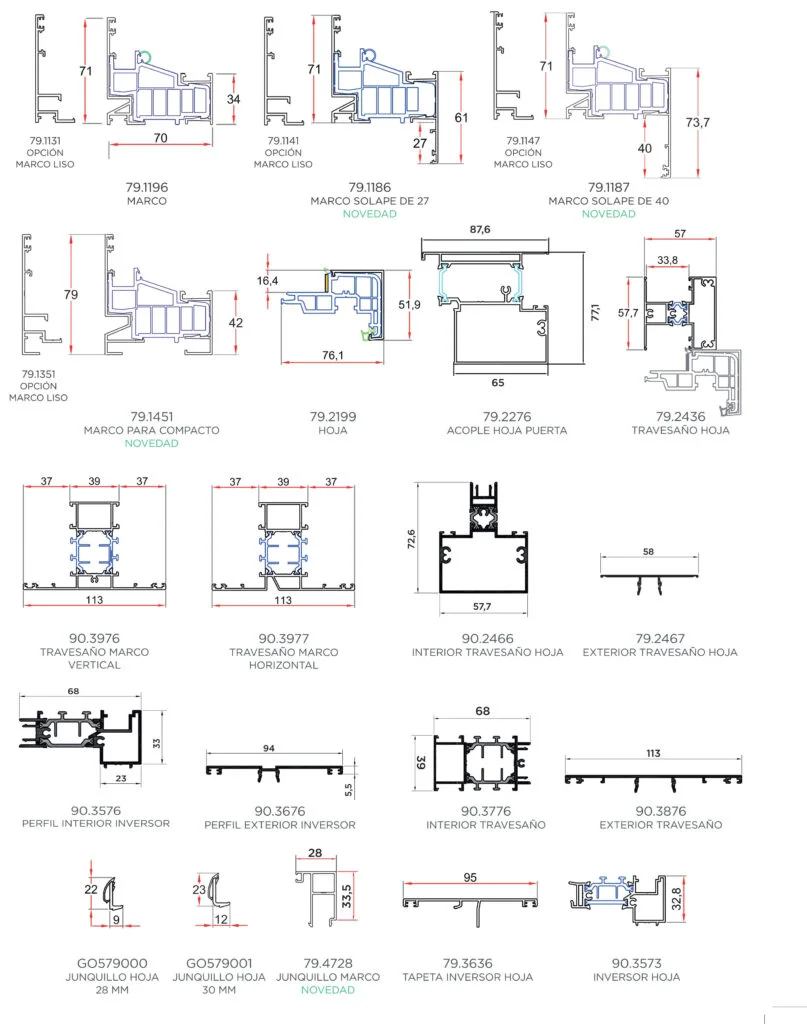

FIG. 02 — Ferratge canal 16 Canal europeu 16 amb tancament perimetral
Tota la ferramenta del sistema practicable REFINE treballa sobre canal europeu de 16 mm, un estandard que garanteix compatibilitat amb els ferratges mes avancats del mercat. El tancament perimetral distribueix la pressio de segellat al llarg de tot el perimetro del marc i la fulla.
L'obertura oscil-lobatent permet ventilacio controlada en posicio inclinada i obertura completa en mode batent. Un assaig de laboratori Applus+ sobre un especimen de dues fulles (1230 x 1480 mm) va confirmar la compatibilitat plena del sistema amb aquesta configuracio.
Maneta invisible: integrada al perfil, sense elements sobresortints. Modifica la geometria interior per allotjar l'accionament de forma oculta.
Frontissa oculta 180- (Unijet CC 180): permet una obertura de 180 graus amb el ferratge completament ocult, contribuint a la neteja visual del sistema.
Nivell de seguretat RC3: el conjunt de ferratges assoleix un grau de resistencia avancada contra intents d'intrusio.
Acristalament: capacitat i compatibilitats
El disseny del perfil REFINE esta dimensionat per acollir configuracions d'acristalament exigent. En la variant Fulla Oculta, admet gruixos de 28 a 32 mm, mentre que la variant certificada Passivhaus treballa amb vidres de fins a 30 mm d'espessor.
La linia Refine Glass porta el concepte mes enlla: el vidre domina completament el pla interior de la finestra, sense fusteria visible. Accepta triple acristalament i ofereix personalitzacio cromatica del propi vidre al costat interior.
El component certificat Passivhaus utilitza un separador Technoform amb segellat de butil, controlant el pont termic al perimetro del vidre aillant i maximitzant l'eficiencia del conjunt.
Fulla Oculta
Capacitat d'acristalament per a dobles vidres tècnics d'alt rendiment
Passivhaus
Espessor de vidre per a la configuració certificada d'eficiència màxima
Refine Glass
Compatible amb vidres de capa selectiva i personalització cromàtica interior
Prestacions tecniques certificades
Valors obtinguts en assaigs de laboratori i certificacions oficials del sistema REFINE
Transmitància tèrmica del conjunt finestra, condicionada per acristalament i dimensions
Classificació màxima segons UNE-EN 12207, assajada per Applus+
Resistència a la penetració d'aigua sota pressió, verificada en assaig normatiu
Classe màxima en càrrega de vent segons UNE-EN 12210
Rang de reducció sonora segons la configuració de vidre seleccionada
Transmitància tèrmica del marc (laterals/superior i montant central, respectivament)
Disseny i acabats
Fulla Oculta
Minimitza la secció vista des de l'exterior. El marc absorbeix visualment la fulla, oferint un aspecte net i contemporani amb tapajunts de 25 mm.
Fulla Semi Oculta
Variació amb 2 cm menys de perfil visible, pensada per guanyar pas en portes i balconeres. Comparteix llenguatge estètic amb la Fulla Oculta a l'exterior.
Refine Glass
El vidre cobreix íntegrament el pla interior: sense fusteria visible. Ideal per a espais on el vidre és el protagonista absolut del disseny.
Disseny modular
Sistema "Dissenya el teu Refine" amb combinacions d'exteriors, interiors, marcs i junquills per resoldre qualsevol encontre arquitectònic.
FIG. 03 — Acabats bicolor Acabats a mida i integracio en obra
El sistema admet lacat i anoditzat a la carta, incloent opcions bicolor amb colors diferents a l'interior i l'exterior. Aquesta flexibilitat permet adaptar la finestra tant a la facana com a l'interiorisme de cada projecte.
A mes, REFINE incorpora un forro per a acabat de pladur, pensant en la integracio completa dins el paquet d'obra. No es tracta nomes d'un marc dins un buit: es una solucio que dialoga amb els acabats constructius de l'habitatge.
Innovacions constructives
Solucions d'enginyeria que diferencien el sistema REFINE en segellat, resistencia estructural i facilitat de muntatge
Perfil soldat sense escaires
Les esquines del marc i la fulla se solden en lloc d'unir-se amb peces mecàniques. Menys discontinuïtats, més rigidesa i millor hermeticitat perimetral.
Triple evidència de segellat
Juntes millorades a nivell de fitxa tècnica, classificació E750 en assaig Applus+, i certificat Passivhaus amb separador Technoform i segellat de butil.
Nucli reforçat per a corredissa
La corredissa REFINE incorpora un nucli de PVC reforçat i soldat, amb una altura de càrrega de 13 mm que millora l'estabilitat del sistema lliscant.
Installacio [EASY]: de baix a dalt
El sistema d'installacio EASY segueix una seqüencia de muntatge de baix a dalt, amb una arquitectura de marc i solera pensada especificament per simplificar el proces constructiu. Aixo redueix temps d'obra i minimitza el risc d'errors durant la col-locacio.
El conjunt de ferratges ocults, la maneta invisible i la frontissa de 180- preparen el sistema per a futures integracions tecnologiques, incloent sensors i automatitzacio.
FIG. 04 — Installacio EASY REFINE per a arquitectura i grans superficies vidriades
Un sistema pensat per integrar-se en el projecte: integracio estetica, llum i prestacions certificades sense renuncies.
Grans superficies vidriades amb fulla oculta i linies netes per a una integracio visual total en facana i interior.
Perfils soldats sense escaires que aporten rigidesa, hermeticitat i continuitat estructural real.
Lacat o anoditzat a la carta amb opcio bicolor interior-exterior per adaptar-se a cada projecte.
Grup Valverde disposa d'un showroom de mes de 800 m² per veure i tocar les variants del sistema.
El sistema REFINE en video
Recorregut pel showroom de Grup Valverde i sessio tecnica d'instal-lacio i regulacio del sistema.
Showroom Grup Valverde
Training: instal·lació i regulació
Preguntes frequents per a arquitectes i projectes
Per què REFINE encaixa en projectes d'arquitectura?
+
Perquè permet integració estètica i grans superfícies vidriades amb fulla oculta i línies netes, perfils soldats sense escaires i personalització total (lacat o anoditzat, amb opció bicolor interior-exterior). El sistema combina alumini per ambdues cares amb una ànima de PVC reciclat al 97%, oferint prestacions d'alt nivell sense renunciar al disseny.
Fins a quin punt es pot personalitzar el sistema per a un projecte concret?
+
La personalització és total: lacat o anoditzat a la carta, opcions bicolor amb colors diferents a interior i exterior, i el sistema modular "Dissenya el teu Refine" amb combinacions d'exteriors, interiors, marcs i junquills per resoldre qualsevol encontre arquitectònic. A més, incorpora forro per a acabat de pladur per a la integració completa en el paquet d'obra.
Quines prestacions màximes certifica REFINE per a projectes exigents?
+
REFINE assoleix la classificació AEV màxima: permeabilitat a l'aire classe 4, estanqueïtat a l'aigua E750 (classe 9A) i resistència al vent classe C5, segons les normes UNE-EN. El coeficient Uw arrenca des de 0,8 W/m²K i el sistema disposa de certificació Passivhaus, ideal per a obra nova i rehabilitació d'alt rendiment.
On es pot veure el sistema REFINE en persona?
+
Grup Valverde disposa d'un showroom de més de 800 m² on es poden veure i tocar les diferents variants del sistema. A Finestres Girona, com a distribuïdors oficials, oferim assessorament tècnic personalitzat per a arquitectes i projectes.
Vols coneixer l'arquitectura REFINE en detall?
Parla amb el nostre equip tecnic per resoldre qualsevol dubte sobre el sistema REFINE i les seves prestacions per al teu projecte
