Evoque
Confort, disseny, innovació i seguretat. Una finestra corredera de línies netes i alt rendiment que uneix interior i exterior amb suavitat de maneig i seguretat RC2.
DESPLAÇAMENT SUAU
ANTIROBATORI
RESISTÈNCIA AL VENT
AÏLLAMENT ACÚSTIC
FIG. 01 — Sistema Evoque Galeria d'Imatges
Secció dels perfils amb rotura de pont tèrmic
Sistema instal·lat amb acabats de qualitat
Vídeo del Sistema
Descobriu les prestacions i característiques del sistema Evoque
Especificacions Tècniques
Dades Tècniques
| Paràmetre | Valor |
|---|---|
| Secció de marc | 102,3 mm |
| Secció de fulla | 54 mm |
| Acristalamiento màxim | 36 mm |
| RPT (poliamida) | Inclòs |
| Pes màxim per fulla | 250 kg |
Prestacions (UNE-EN 14351-1)
| Prestació | Classe |
|---|---|
| Permeabilitat a l'aire | Classe 4 |
| Estanquitat a l'aigua | Classe 9A |
| Resistència al vent | Classe C5 |
| Aïllament acústic | Fins a 42 dB Rw |
| Seguretat | RC2 |
Rendiment Tèrmic
Finestra 1 fulla + fix
1230×1480 mm
Uw ≈ 2,0 W/m²K
amb Ug 1,1 W/m²K
Finestra 1 fulla + fix
1480×2180 mm
Uw ≈ 1,8 W/m²K
amb Ug 1,1 W/m²K
Esquema Tècnic
Detall tècnic dels perfils i dimensions del sistema
Detall del Sistema
Detall constructiu i acabats del sistema Evoque
Descripció General del Sistema
Sistema Evoque
EVOQUE és un sistema de finestres i portes corredisses d'alumini amb rotura de pont tèrmic (RPT), concebut per combinar grans superfícies acristalades amb un alt nivell d'hermeticitat i eficiència energètica. La seva fulla desplaçable es mou amb extrema suavitat i, en tancar, encaixa contra el marc amb un sellat perimetral continu, aconseguint un aïllament acústic i tèrmic superior.
Això es tradueix en un interior més silenciós, sense corrents d'aire ni filtracions, i en un estalvi d'energia notable gràcies a la reducció de pèrdues de calefacció o aire condicionat.
Ferratge Desplaçable Intel·ligent
El sistema EVOQUE integra un ferratge desplaçable intel·ligent de múltiples punts de tancament que actua en els quatre costats de la fulla. Aquest mecanisme innovador guia la fulla per a un tancament uniforme i autoajustat: en girar la maneta, la fulla s'aproxima al marc amb una autorretracció suau, assegurant que totes les juntes pressionin per igual.
El resultat és una experiència d'ús fluida i lleugera fins i tot en fulles de gran mida, ja que el ferratge permet deslliscar panells de fins a 250 kg amb un esforç mínim.
Prestacions Destacades
Hermeticitat i Protecció Climàtica
En assajos oficials, EVOQUE aconsegueix Classe 4 en permeabilitat a l'aire, Classe 9A en estanquitat a l'aigua i Classe C5 en resistència a la càrrega de vent (segons normes UNE-EN). Aquestes altes classificacions avalen el seu comportament excepcional davant de vent fort, pluja intensa i pressions dinàmiques.
Aïllament Tèrmic Optimitzat
Gràcies a la rotura de pont tèrmic en els seus perfils i a la possibilitat de vidres d'alta eficiència, el sistema aconsegueix valors de transmitància tèrmica Uw molt competitius. Amb un acristalamiento de coeficient Ug = 1,1 W/m²K, una finestra EVOQUE de 1 fulla més fix aconsegueix un Uw ≈ 2,0 W/m²K.
Confort Acústic
L'estanquitat del tancament perimetral i l'opció d'usar vidres especials permeten a EVOQUE atenuar el soroll exterior fins a 42 dB (segons el tipus d'acristalamiento emprat). Això suposa un gran aïllament acústic, ideal per a vivendes urbanes o zones sorolloses.
Facilitat d'Ús i Durabilitat
El disseny de tancament perimetral continu amb múltiples punts accionats des de la maneta, juntament amb la funció d'autorretracció suau, assegura que la finestra tanqui sempre de forma uniforme sense deixar buits.
Configuracions i Ús
Varietat de Configuracions
El sistema EVOQUE s'adapta tant a finestres com a portes corredisses tipus balconera. Està disponible amb 1 o 2 fulles mòbils, i ofereix la possibilitat d'incorporar panells fixos laterals o superiors per ampliar la superfície acristalada i l'entrada de llum natural.
La versatilitat en combinacions permet cobrir buits de diferents mides segons les necessitats del projecte.
Desplaçament Suau amb Grans Dimensions
Gràcies al seu ferratge avançat, EVOQUE permet un desplaçament suau i segur fins i tot en fulles de gran pes (fins a 250 kg per fulla, depenent de la configuració). Això significa que es poden instal·lar grans finestrals de terra a sostre o àmplies portes corredisses cap al jardí o la terrassa.
Mantenint una maniobra fàcil i lleugera en tot moment.
Aplicacions Recomanades
Per les seves característiques, EVOQUE és ideal per a salons i estances obertes, així com per a accessos a terrasses, balcons o porxos on es busca integrar l'interior amb l'exterior. El seu disseny de marc estret i àmplia superfície de vidre brinda continuïtat visual i màxima lluminositat, creant espais lluminosos i connectats amb l'entorn.
Al mateix temps, els seus alts nivells d'aïllament asseguren el confort interior, per la qual cosa resulta idoni tant en noves construccions d'alta eficiència energètica com en reformes que busquen millorar les prestacions de les antigues corredisses.
Arquitectura i Construcció
Detalls Tècnics del Disseny Constructiu
EVOQUE destaca també pels detalls tècnics del seu disseny constructiu, pensats per aconseguir altes prestacions sense sacrificar l'estètica:
Secció de Marc i Fulla
El perfil del marc té una secció vista d'aproximadament 102,3 mm, i la fulla (part mòbil) d'uns 54 mm. Aquestes dimensions proporcionen una estructura robusta capaç d'allotjar vidres gruixuts, mantenint al mateix temps línies estilitzades i modernes.
El creuament central entre fulles és estret, el que minimitza l'obstrucció visual i maximitza la vista exterior.
Capacitat d'Acristalamiento
EVOQUE admet vidres de fins a 36 mm d'espessor, el que permet instal·lar acristalamientos dobles o triples d'altes prestacions. Es poden emprar vidres baix emisius amb gas argó per millorar l'aïllament tèrmic, vidres de control solar per reduir la radiació a l'estiu.
Així com vidres laminats acústics o de seguretat segons les necessitats de cada projecte.
Rotura de Pont Tèrmic (RPT)
Tant el marc com la fulla incorporen una barrera aïllant interna de poliamida (RPT) que minimitza la transmissió tèrmica a través de l'alumini. Això elimina pràcticament l'efecte de "pont tèrmic" (la pèrdua de calor o fred a través del metall) i prevé l'aparició de condensacions en la cara interior del perfil.
Millorant l'eficiència i el confort.
Tancament Perimetral Multipunt

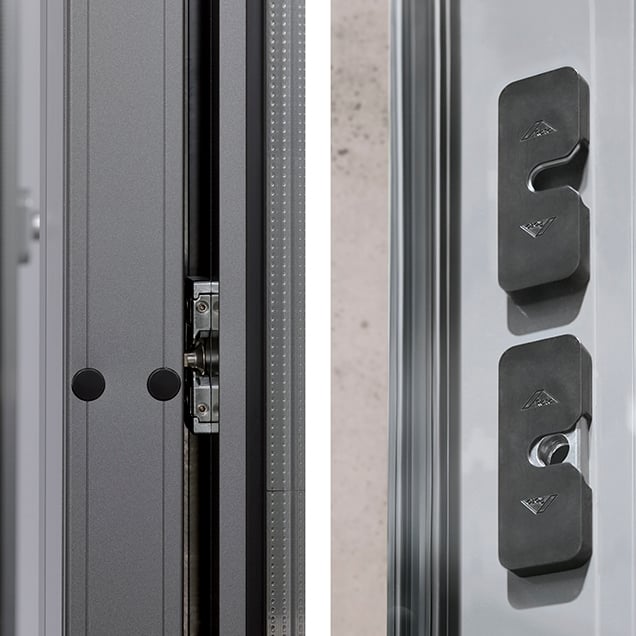

A diferència de les corredisses tradicionals que només tanquen en uns pocs punts, EVOQUE compta amb un tancament perimetral continu. Una juntura d'estanquitat recorre tot el contorn de la fulla, i diversos punts de bloqueig addicionals se situen en el creuament central entre fulles, tots ells accionats simultàniament en operar la maneta.
Aquest disseny assegura un tancament uniforme i estanc en tot el perímetre, millorant l'hermeticitat i dificultant qualsevol intent d'obertura forçada.
Seguretat
Certificació Antirrobo RC2
La corredera EVOQUE ha estat concebuda per brindar major protecció davant de robatoris o intrusions, integrant elements de seguretat propis de sistemes d'alta gamma. EVOQUE ve equipada de sèrie amb un ferratge multipunt robust i components de seguretat que li han valgut la certificació RC2 segons la norma europea de resistència a l'efracció.
Això significa que la finestra ofereix un nivell de seguretat elevat contra intents d'intrusió, resistint atacs amb eines senzilles durant diversos minuts.
Vidres de Seguretat Opcionals
Per complementar la protecció, és possible equipar la corredera amb acristalamientos de seguretat. Es poden utilitzar vidres laminats amb butiral (PVB) o amb capes especials d'ionòmer, que mantenen els fragments adherits en cas de ruptura i incrementen la resistència a l'impacte.
També existeix l'opció de vidres temperats d'alta resistència. Aquestes configuracions no només dificulten la ruptura intencionada des de l'exterior, sinó que també aporten seguretat als habitants de la vivenda al evitar talls si el vidre es trenca per accident.
Accessibilitat i Confort de Pas
Disseny d'Umbral Adaptat
Pensant en l'accessibilitat universal, EVOQUE ofereix un disseny d'umbral que facilita el trànsit entre l'interior i l'exterior sense obstacles. Incorpora un perfil de terra baix, adaptat a persones amb mobilitat reduïda (PMR), que pràcticament elimina l'esglaó o ressalt que sol tenir una corredera tradicional.
Això permet un pas fluid i sense barreres, ideal per a cadires de rodes, cotxets de bebè o simplement per evitar ensopegaments en sortir a una terrassa o jardí. Tot això s'aconsegueix sense comprometre l'estanquitat: malgrat el seu baix perfil, el sistema manté la seva excel·lent sellada contra aigua i aire.
Acabats Superficials
Àmplia Gamma de Colors
Cada projecte arquitectònic és únic, per la qual cosa EVOQUE ofereix múltiples opcions d'acabats i personalització per integrar-se perfectament en l'estètica desitjada. Els perfils d'alumini poden lacar-se en pràcticament qualsevol color de la carta RAL estàndard o especial, incloent tons metal·litzats i colors corporatius.
També es disposa d'acabats texturitzats (rugosos o mates) amb més de 140 opcions que aporten un tacte i aparença sofisticats. Si es busca un estil clàssic o rústic, existeixen acabats d'imitació fusta amb un realisme sorprenent i acabat mat.
Lacats RAL
Imitació Fusta
Anoditzat
Opció Bicolor
És possible configurar la fusteria EVOQUE amb acabat bicolor, és a dir, un color per a la cara exterior i un altre diferent per a l'interior. D'aquesta manera, la finestra pot harmonitzar amb la façana de l'edifici cap a fora i al mateix temps combinar amb la decoració interior de la vivenda.
Galeria d'Acabats
Varietat d'acabats disponibles
Disseny modern i elegant
Avantatges del Sistema
Punts Forts
Hermeticitat Superior
Classe 4 en permeabilitat a l'aire, Classe 9A en estanquitat a l'aigua i Classe C5 en resistència al vent, garantint hermeticitat màxima.
Seguretat RC2
Certificació antirrobo RC2 amb ferratge multipunt robust que resisteix intents d'intrusió amb eines senzilles.
Accessibilitat Universal
Umbral baix adaptat a PMR que facilita el trànsit sense obstacles mantenint l'estanquitat.
Consideracions
Cost Superior
El sistema Evoque té un cost més elevat que les corredisses tradicionals, però justificat per les seves prestacions superiors.
Instal·lació Especialitzada
Requereix instal·lació professional especialitzada per assegurar el correcte funcionament del sistema multipunt.
Recomanació Professional
Ideal per a projectes que busquen màxima qualitat, seguretat i prestacions tèrmiques en sistemes corredisses.
